在制造业自动化升级的浪潮中，
桁架机械手（又称龙门机械手、直角坐标机器人）凭借其独特的结构优势，正在成为机床上下料、物料搬运、自动码垛等场景的主力设备。特别是在广东珠三角制造业集中的区域，越来越多的企业选择桁架机械手来替代人工、提升产能。
那么，桁架机械手到底是什么？相比其他工业机器人，它有哪些不可替代的优势？又适合应用在哪些行业和场景？本文从技术原理、核心优势到行业应用，为您做全面解析。
一、什么是桁架机械手？
桁架机械手，也常被称为龙门机械手、直角坐标机器人或桁架机器人，是一种建立在空间直角坐标系（X/Y/Z 三轴）基础上的工业自动化搬运设备。
它的主体结构像一座 "门" 字形的桁架架设在生产线上方：
- X 轴（横梁）：负责水平横向移动，决定设备的跨度范围
- Y 轴（滑座）：在横梁上纵向移动，覆盖纵深方向
- Z 轴（升降轴）：垂直上下运动，负责工件的抓取和放置
- 部分机型增加R 轴（旋转轴），实现工件的翻转或角度调整
整套系统由伺服电机驱动，通过齿轮齿条、同步带或丝杠传动，配合精密直线导轨运行，末端可根据工件类型换装夹爪、吸盘、专用工装等。
二、桁架机械手的七大核心优势
1. 超长行程，大跨度覆盖能力强
- 单条横梁长度可达数十米，能够轻松跨越十几台甚至几十台机床
- 双梁结构可实现更大跨度，覆盖整条生产线的物料转运
- 适合多台机床联机自动化、长距离物料搬运等场景
相比关节机器人通常只有 1~2 米的工作半径，桁架机械手的覆盖范围是其十倍甚至几十倍，这是它在机床上下料领域广泛应用的核心原因。
2. 高负载能力，重载搬运无压力
- 标准负载：从几公斤到几百公斤不等
- 重载机型：可承载数吨重物，适用于大型铸件、模具搬运
- 横梁采用高强度钢焊接结构或重型铝型材，刚性足、形变小
- 垂直轴可配置平衡缸或配重系统，提升负载能力并降低能耗
对于汽车零部件、重型模具、大型电池 PACK 等大重量工件的搬运，桁架机械手是性价比极高的选择。

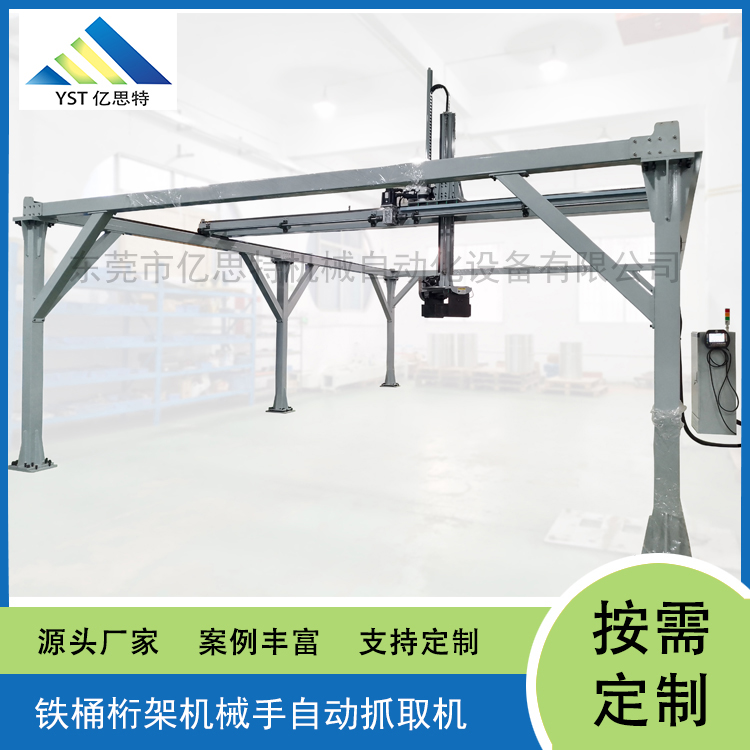

亿思特桁架机械手
3. 定位精度高，满足精密作业需求
- 采用精密齿轮齿条 + 线性导轨传动，配合伺服电机闭环控制
- 重复定位精度可达 ±0.05mm，部分高精度机型可达 ±0.02mm
- 运动轨迹为直线，路径简单可控，定位一致性好
- 长时间运行精度保持性好，磨损小，寿命长
在数控机床上下料、精密装配等对位置精度要求高的场景，桁架机械手的表现远超普通搬运设备。
4. 运行速度快，生产效率高
- 直线运动速度可达2m/s 甚至更高，加速度快
- 各轴独立运动又可联动插补，路径规划平滑，无多余动作
- 节拍稳定，24 小时不间断运行，生产效率可提升 30%~60%
- 一台桁架可对应多台机床，人均产出大幅提升
对于高节拍的机加工生产线，桁架机械手的速度优势能够直接转化为产能提升。
5. 结构刚性好，运行稳定可靠
- 整体架设在地面或立柱上，基座稳固，振动小
- 悬臂短、受力合理，高速重载下变形量极小
- 传动部件封闭性好，可适配粉尘、油雾等恶劣车间环境
- 结构简单直观，故障点少，日常维护方便
以东莞亿思特等广东厂家的产品为例，横梁经过有限元分析优化，100kg 负载高速运行下仍能保持极小形变，长期使用精度不衰减。
6. 性价比突出，投资回报快
相比六轴关节机器人，桁架机械手的成本优势非常明显：
- 同等负载和行程下，价格通常只有关节机器人的 50%~70%
- 安装调试简单，无需复杂的示教编程，上手快
- 维护成本低，易损件少，备件便宜
- 改造灵活，后期扩展行程或增加工位成本低
对于中小企业的自动化升级来说，桁架机械手是投入产出比很高的选择，通常 1~2 年即可收回投资成本。
7. 定制化程度高，适配各种场景
桁架机械手属于高度模块化的设备，可根据需求灵活配置：
- 可选择单梁、双梁、多梁结构，适配不同跨度和负载
- 可配置 2 轴、3 轴、4 轴甚至更多轴，满足复杂动作需求
- 末端夹具可定制：气动夹爪、真空吸盘、电磁吸盘、专用工装等
- 可对接 MES、ERP 等生产管理系统，实现数字化生产
- 安装方式灵活：落地式、悬挂式、侧挂式均可
广东作为制造业大省，涌现出东莞亿思特等一批具备完整非标设计能力的源头厂家，可根据客户车间布局、工件特点量身定制方案。
