亿思特工业桁架机械手（龙门机器人）的选型原则与承重计算

       在机加工上下料、新能源模组搬运、重载码垛等场景，桁架机械手（龙门机器人）凭借高刚性、长行程、可组线的特点，已成为替代人工和关节机器人的主流方案。但选型设计一旦忽略横梁挠度、动态载荷和支架稳定性，调试时就会出现抖动、定位不准甚至结构失效。亿思特结合龙门桁架项目的交付经验，将选型原则与承重计算方法整理成章，帮设备工程师和集成商把方案做扎实。

一、选型前必须确定的六个输入

桁架机械手是典型的非标定制系统，输入条件差之毫厘，方案谬以千里。请先明确：

1. 搬运质量（含夹具）
   不仅要工件净重，必须计入机械手末端抓手、吸盘架、翻转机构等总成重量。例如电池模组70 kg，双枪夹爪往往还有20~30 kg，真实负载就是100 kg级。

2. 有效行程（X/Y/Z）
   X轴通常为水平长方向，Y轴为横移，Z轴为垂直升降。每轴行程必须包含料仓、机床、输送线之间的最长距离，并预留100~200 mm的安全软限位。

3. 节拍与加减速
   给出每小时产量或单次循环时间，这是计算驱动功率、选择齿轮齿条还是同步带的关键。一般要求快速横移1.0~2.5 m/s，加速度0.5~1.5g。

4. 安装方式与空间限制
   龙门式（双立柱）、悬臂式（单立柱）还是壁挂式？车间净高、立柱间距、上方有无行车干涉，直接决定横梁截面和结构形式。

5. 精度与重复定位
   机加工上下料通常要求±0.05~0.1mm，码垛可以放宽到±0.5mm。精度影响传动方式（丝杆还是齿轮齿条）和反馈元件。

6. 环境因素
   粉尘、切削液、高温、洁净要求等，会决定导轨防护罩、润滑方式和材料表面处理。亿思特可提供防屑、防液的特殊X轴护罩和304不锈钢方案。

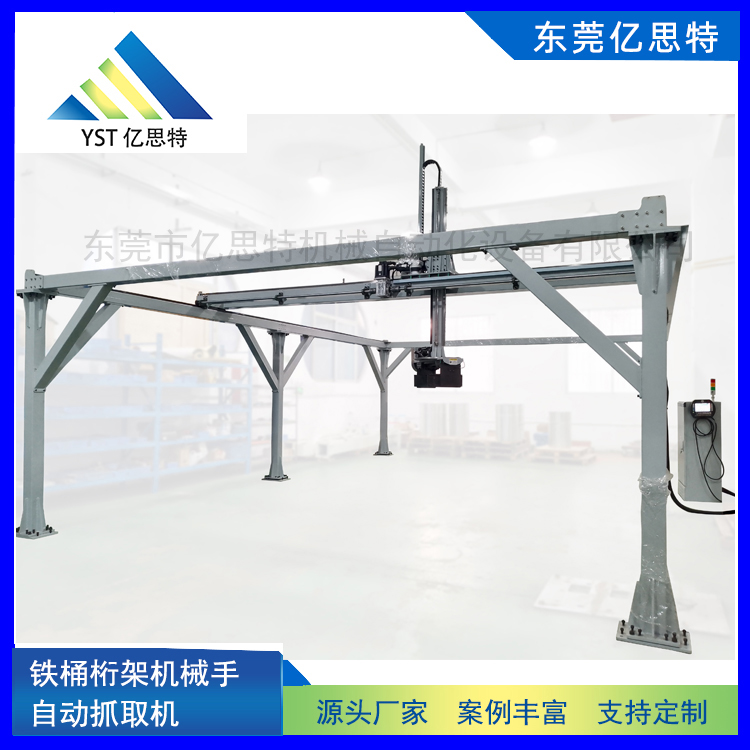

                                                                                 亿思特桁架机械手

二、选型四大核心原则

原则1：安全系数分级取值，切忌“一刀切”
桁架机械手的负载能力标称通常是静态载荷，实际工况下需考虑冲击。亿思特推荐：

• 常规搬运：安全系数 S ≥ 1.5（负载能力取150%）。

• 高频高速（循环时间＜8s）或重载（>200kg）：S 取 1.8~2.0。

• 精密装配或有翻转动作：S ≥ 2.0，并校核各向力矩。

若取1.5倍安全系数，工件+夹具总重80 kg，则需按120 kg额定载荷去选横梁和垂直轴。

原则2：横梁挠度是命门——刚性设计先于强度
桁架机械手最大的失败点往往不是断，而是弯。跨距5米的X轴横梁，自重和负载会引起下挠，直接影响末端精度。选型时要求：
最大挠度 ≤ 1/1000 跨距（精密应用取1/2000~1/3000）。
同时校核复合变形：横梁自重+滑板重量+Z轴行程伸出最远时负载的挠度。亿思特采用铝型材加强梁或钢制桁架结构，通过有限元分析提供挠度曲线，避免凭感觉选截面。

原则3：驱动与传动要匹配工况

• X轴大行程高速：优选齿轮齿条+行星减速机+伺服电机，刚性高，可拼接长行程。

• Y轴横移：中轻型可用同步带，重载或长悬臂仍用齿轮齿条。

• Z轴提升：有自重要求的可用带抱闸伺服+丝杆升降，重载可选齿轮齿条或链条辅助平衡缸。
  亿思特会根据惯量比、速度曲线核算，避免电机过载或振荡。

原则4：模块化与可扩展性
产线可能会延长、增加工位，提前规划X轴拼接空间、留出多滑板基座，能节省未来改造成本。亿思特龙门机器人支持多拖链通道、预留IO接口，方便二期加装。

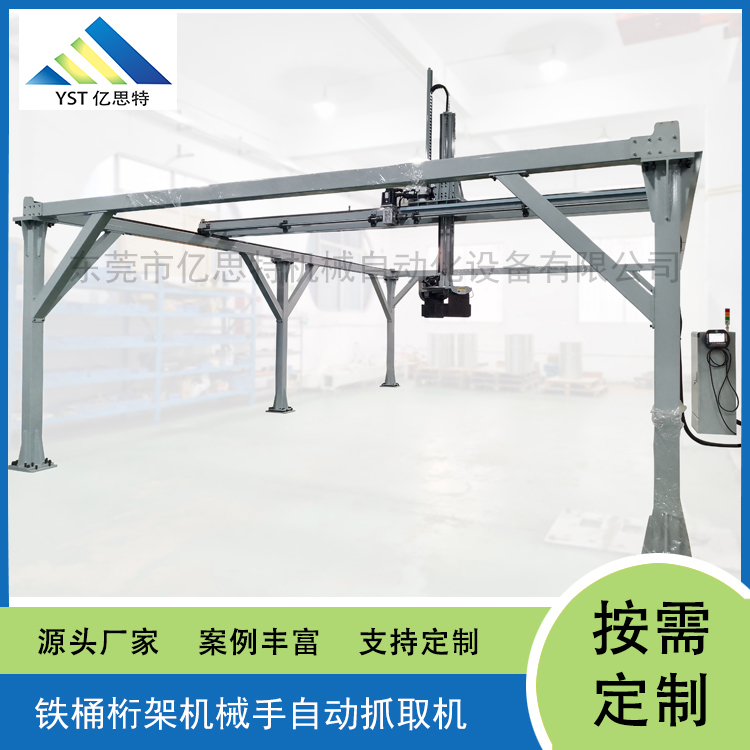

                                                                 亿思特龙门机械手

三、承重与力学校核实战：三个公式

桁架机械手承重计算不仅仅是求出静态载荷，更要分析动态力和变形。

3.1 等效总负载
定义设计负载 P = (G工件 + G夹具) × S × g

S — 安全系数
g — 重力加速度 9.81 m/s²

例：工件+夹具总质量100 kg，取S=1.8，P = 100 × 1.8 × 9.81 ≈ 1766 N。此为垂直Z轴及支撑横梁承受的当量静力。

3.2 X轴横梁挠度简易校核
对于简支梁受集中力（当滑板居中时最大挠度）：
δmax = (P × L³) / (48 × E × I)

L — 横梁跨距（m）
E — 材料弹性模量（铝合金约70 GPa，钢约210 GPa）
I — 截面惯性矩（m⁴），查型材手册

实例：
P = 1766 N，L = 4 m，铝梁截面惯性矩 I = 4.5×10⁻⁶ m⁴（例如亿思特重型铝梁），E=70×10⁹ Pa。
δmax = (1766 × 64) / (48 × 70×10⁹ × 4.5×10⁻⁶) = (113024) / (48 × 315000) = 113024 / 15120000 ≈ 0.00747 m = 7.47 mm。
若跨距4 m，限值 L/1000 = 4 mm，7.47 mm 超标。需加大截面或采用双梁支撑。亿思特选型时会调整型材或增设中间立柱，把挠度压到2~3 mm以下。

3.3 动态制动能力与导轨寿命
紧急停止时，负载惯量施加的水平力需由齿条和导轨承担。需验证：
F制动 = m总 × a最大 ≤ 导轨许用静力矩下的容许推力。
此外，根据负载、速度和频率计算滑块寿命，一般要求L10寿命≥15000小时。亿思特可提供选型报告。

四、选型中易踩的坑

• 只看工件重量，忽略夹具和拖链：夹具、坦克链、管线包能增加15~30 kg，总重超预估，导致报警或制动失效。

• 用短跨距经验套大跨距：3米以下铝型材可能够用，5米跨距不校核挠度，末端下坠明显。

• 高速选同步带不检查颤振：轻载可达2 m/s，重载同步带伸长和颤抖会破坏精度。

• 忽视立柱稳定性：龙门立柱顶端受弯矩，地基或底座螺栓薄弱会导致整机摇晃。

五、结语

一套可靠的桁架机械手，始于精确的负载分析和刚度设计。把工件-夹具总重、安全系数、横梁挠度、动态惯量这几个维度算透，再合理选择驱动与传动形式，才能在产线上发挥出龙门机器人高效、精准、长寿命的优势。亿思特坚持输出基于实际工况的选型方法和校核工具，支持定制从单轴到七轴联动的龙门式桁架系统。
