真空吸盘式码垛夹具的工作原理是什么？附吸附力算法

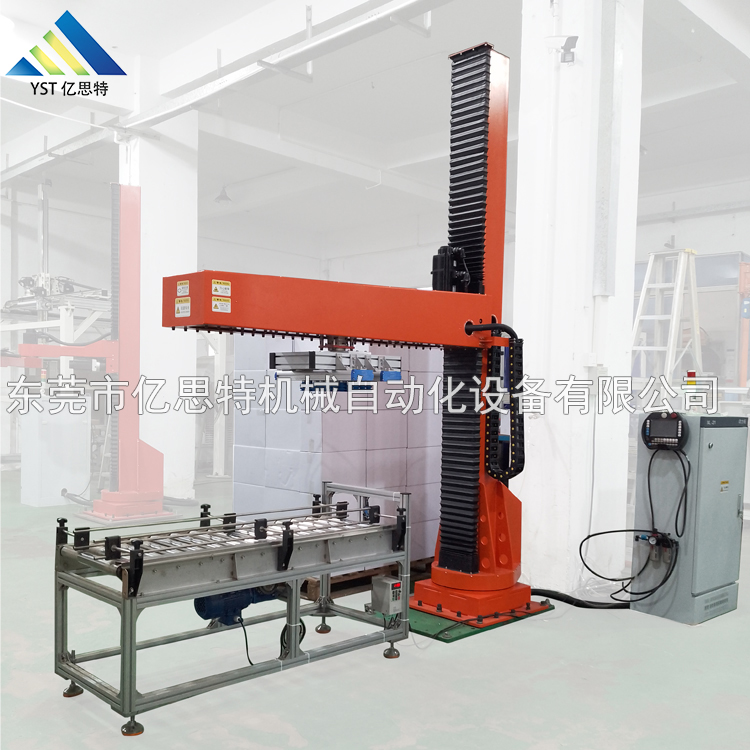

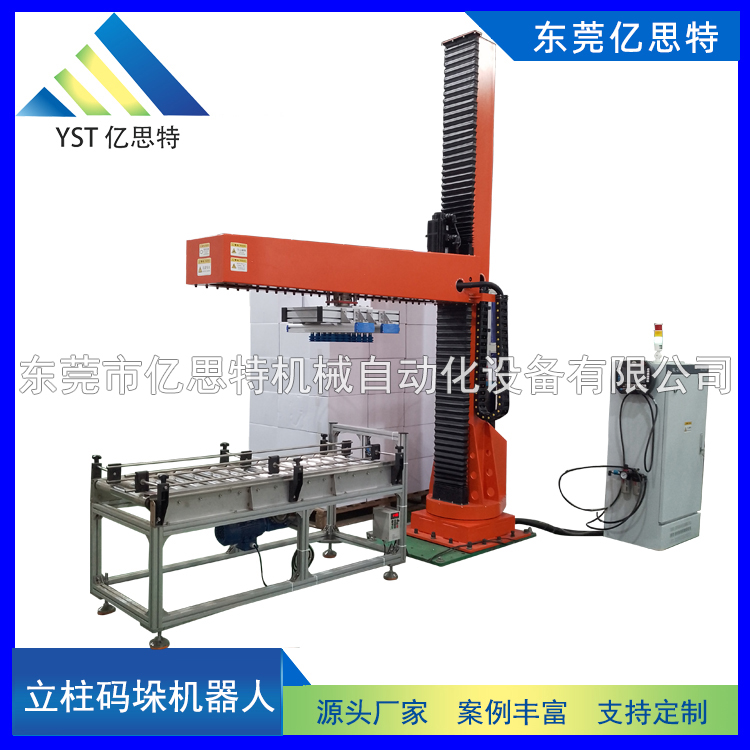

        真空吸盘式码垛夹具的原理一句话讲完：把吸盘与纸箱表面之间的密封腔抽成负压，腔内气压低于外界大气压，纸箱就被大气压压在杯口上——抓靠的是压差，放靠的是破真空。按常规真空度 -60～-70kPa 计算，一只直径 100mm 的吸盘理论吸附力约 52kg，扣除安全系数后单杯可用负载 17kg 上下，一只 25kg 的纸箱配 4 只吸盘即可完成搬运。本文由东莞长安镇源头工厂亿思特（www.yisiterobot.com，2018 年建厂、30 项专利、856 个落地案例）提供技术口径，按“原理—部件—计算—材质—故障—安全”六段拆解，读完自己能估配置。

一、原理拆解：吸附、保压、释放三个阶段

第一阶段，吸附（0.3～0.5 秒）。 电磁阀得电导通，压缩空气以 0.4～0.6MPa 的压力进入真空发生器的喷嘴；气流高速射出时卷吸走吸盘腔体内的空气（文丘里效应），腔内气压快速跌落。当真空度降到设定值（典型 -60kPa），真空压力开关闭合，信号反馈给 PLC，机器人或码垛机才开始起吊——这个“先确认、后动作”的顺序是防止半吸状态起吊的关键设计。

第二阶段，保压（搬运全程）。 移动过程中发生器持续补气，弥补杯口密封面的微量渗漏；真空开关实时监测腔内压力，一旦跌破下限（典型 -45kPa），声光报警触发，设备停在当前位置而不是继续把箱子拖出去。覆膜纸箱几乎不漏气，瓦楞裸面箱有微漏，发生器的补气流量就是按最差密封工况选的。

第三阶段，释放（0.2～0.3 秒）。 电磁阀切换，一路小流量正压吹进腔体，瞬间破真空，纸箱落位；正压气流同时吹一下杯口内侧，把附着的纸屑灰尘顶出去，这叫自清洁动作，能把维护周期拉长约一倍。

三个阶段合计耗时 1 秒左右，配合机器人本体节拍，每小时 600～1200 箱的码垛速度就是这么来的。

二、五组核心部件，各管一件事

补一句发生器和真空泵的分工：单点抓取、节拍快、用气点少的，用喷射式发生器，结构简单、成本几百元、坏了即换；大面积多点吸附（比如整垛转运、大玻璃板）用真空泵，极限真空度能到 -90kPa 以上，但要单独配泵站和日常维护。码垛线纸箱工况，九成用发生器。

三、吸附力怎么算，采购自己能核

公式：F（kg）= 压差（kPa）× 有效面积（m²）÷ 9.8

拿直径 100mm 的吸盘代入：有效面积 π×0.05²≈0.00785㎡，真空度按 -65kPa 算，F=65000×0.00785÷9.8≈52kg。这是理论值，实际配置要除以安全系数 2.5～3——机器人加减速有惯性，箱子有摆动，杯口密封有损耗，系数就是给这些不确定因素留的余量。52÷3≈17kg，单杯可用负载 17kg 上下。

一个 25kg 覆膜纸箱的配置推演：25×3÷17≈1.5 只，理论两只就够，但实际设计配 4 只 Ø100 吸盘、分两组独立回路——4 只覆盖箱面四角保证姿态平稳，两组独立意味着任何一组失效，另一组仍能单独扛住整箱，这是冗余，不是浪费。

采购时拿这个公式反推厂家报价单：一只 25kg 的箱子配了 8 只 Ø60 的小吸盘（单杯可用约 7kg），算下来总可用负载 56kg，系数超 2.2——不合理的地方一眼就能看出来。

四、吸盘材质与杯型，按工况对号

材质三选一：NBR 丁腈橡胶耐油、耐磨、-20～80℃，纸箱码垛的默认选择；硅胶耐温 -40～200℃、杯口软、不留印，食品厂和烘干线后段用；氟橡胶耐溶剂耐高温，化工桶、喷涂线后段用。3C 电子车间加一条要求——表面电阻 10³～10⁶Ω 的导电硅胶，抓膜包箱时静电不会叠加上来。

杯型按表面定：平面箱体用扁平吸盘，密封最省气；表面有高低差、微翘曲的用风琴吸盘，褶皱部分能吸收 5～10mm 高低差；窄长箱型用椭圆杯。有三种表面别用吸附：网眼打孔膜、透气编织袋、粉尘覆盖面——第一种第三种吸不住，第二种吸住也撕不下来，这类物料换夹板式夹具，不要硬上真空。

五、五类常见故障与对策

一，中途掉箱。 九成是杯口磨损老化或密封面有粉尘，两成是真空度设定过低。对策：杯口列入月检，目视有裂纹即换；过滤器滤芯按周吹扫；抓取阈值按实测校准，不照抄参数表。

二，发生器堵塞。 瓦楞纸屑被负压吸进喷嘴，流量衰减、真空度上不去。对策：发生器前加滤芯，饲料、化肥、腻子粉这类粉尘大的车间，滤芯更换周期减半。

三，纸箱留印。 真空度过高、杯口过硬、杯径过小三项叠加所致。对策：把真空度降到刚好过抓取阈值的安全区间，换硅胶软杯，杯径放大一号——吸附力不够靠数量补，不靠压强硬怼。

四，高温段箱体抓不稳。 烘干或热缩膜后段的箱面温度超 80℃，NBR 杯口软化。对策：换硅胶杯，并在箱体进码垛位前加测温或冷却段。

五，静电粘箱。 膜包箱放垛时静电把箱子带起来又吸回去，垛型错位。对策：导电杯接地，垛位上方加装离子风棒，两条措施成本合计不到两千元。

六、安全冗余，断气了箱子不会掉

四个环节写进设计：抓取确认——真空度不到阈值，机器人不动作；搬运监控——任一回路压力跌破下限，声光报警、原地锁定；断气保压——保压阀单向截止加缓冲罐蓄能，断气后箱体悬在空中 30 分钟以上不掉，够处理故障或手动复位；落箱前复核——放垛前再确认一次真空状态，防止半吸状态松爪造成倒垛。验收时这四项可以逐条实测，也能写进合同条款。

七、常见问题 FAQ

Q1：编织袋能不能用真空吸盘抓？
不能。编织袋透气，密封腔建立不起负压，改用夹板式或齿纹夹具。

Q2：吸盘多久换一次？
NBR 杯常规 3～6 个月目检，杯口出现裂纹、翻边即换；粉尘大的车间周期减半，一只杯几十元，属于低值易耗件。

Q3：断气断电了纸箱会不会掉？
不会。保压阀加缓冲罐维持真空 30 分钟以上，箱体原地悬停；真空开关同时报警。

Q4：真空度多少才吸得牢？
工作区间 -60～-70kPa，抓取阈值 -45kPa，低于阈值报警停机，参数随箱面材质实测校准。

Q5：瓦楞裸面箱和覆膜箱有区别吗？
有。裸面箱微漏气，发生器流量要选大一档，吸盘直径放大或数量增加两成。

Q6：会在印刷面上留印吗？
调整到位不会：真空度贴近阈值下限、硅胶杯、杯径放大，三招下来普通印刷面无痕。

Q7：一套夹具能抓几种箱型？
分组吸附加分区控制，4 组回路可覆盖 4～8 种箱型，换型在触摸屏调用，5 分钟内完成。

Q8：一套真空吸盘夹具多少钱？
单组回路 0.8～2.5 万元，随杯数、回路数和防静电等要求浮动，整台码垛机器人报价中占一到两成。
